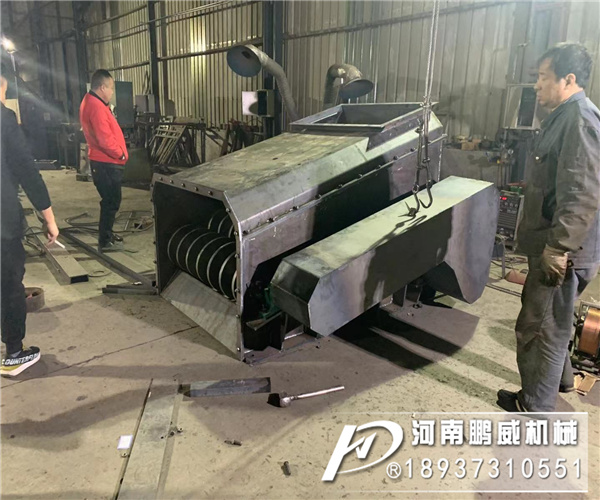

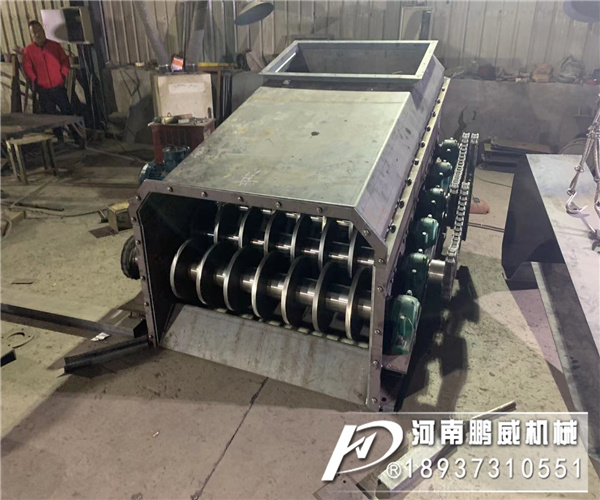

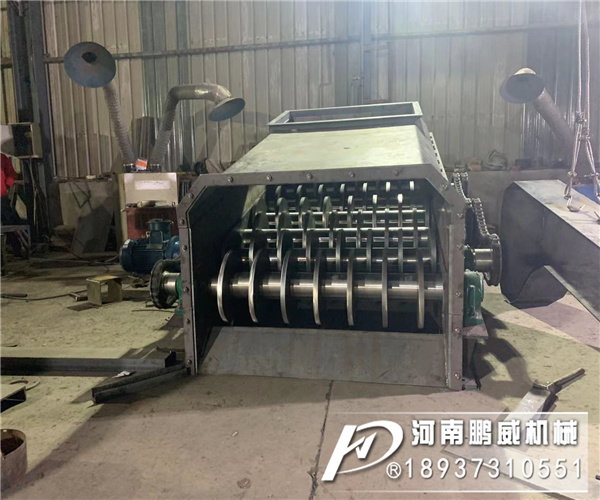

土石分離機又叫土石篩分機、滾軸篩、蝶形篩等,主要是由葉盤和軸的配合,通過軸的旋轉可以打散和篩分待分類的物料,并通過力和葉盤的形狀配合同時進行循環和運輸,通過不斷運動,把潮濕,黏土等難以分離和清潔的物料中的黏土、輕物質和石頭分離。 滾軸篩可以根據進料和安裝情況定制,可做成不同長度,寬度,間隙等。根據篩分物料的不同,厚度從10mm到30mm不等,分類范圍為40到150mm。根據處理量的不同,功率從15 kW到90kw不等,滾軸數量為5-28個,寬度為1000到2500mm不等。
工作原理

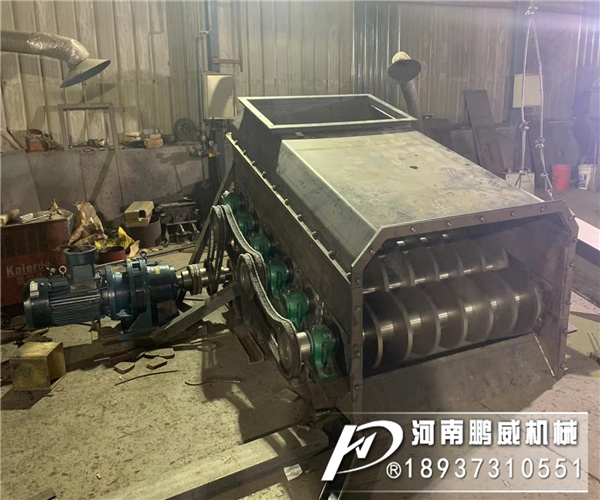

由電機驅動帶有不規則的形狀裝置的連動軸進行翻轉運動,篩面由很多根直線排布回轉軸承構成,在滾軸上有相等的篩盤排布,滾軸通過齒輪帶動輪鏈傳動而旋轉的,其旋轉的的方向與原料流動的方向一致,軸與軸之間有間隙,鑲嵌在軸上的不規則耐磨裝置托起大粒度物料向前運動,因為篩軸是按各不相同的運行方向設計的,所以當材料在運行方向較高的地方運行時的速度較快;當材料在運行方向較低的地方運行時的速度較低緩。兩種各不相同的速度運行下的材料,在篩面某一地方相匯時開始做軸向運作,如此一來就使材料均衡性地分布在篩面上,達到了提高篩分的工作效率,小顆粒物料則落入分離機底部由皮帶機送出。

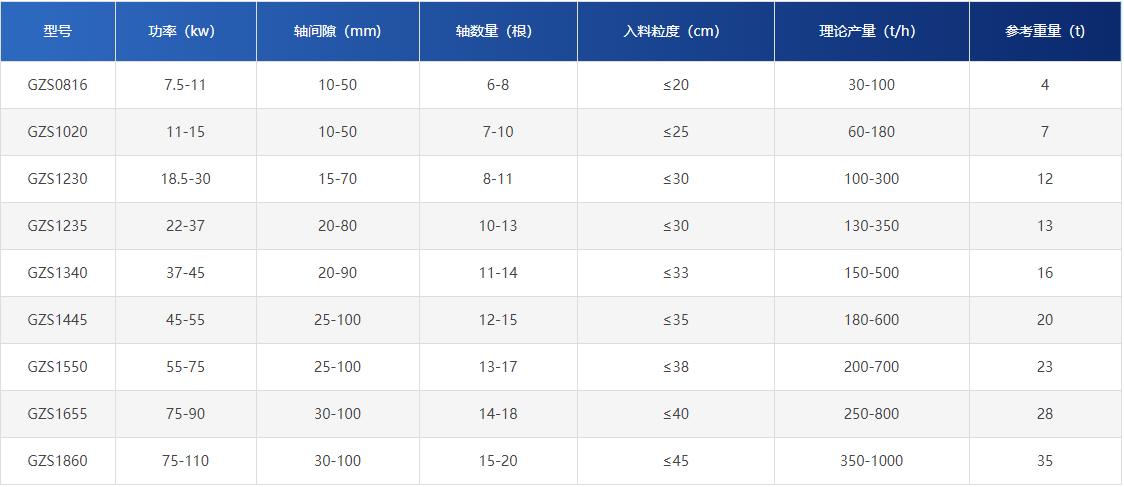

型號參數表:
